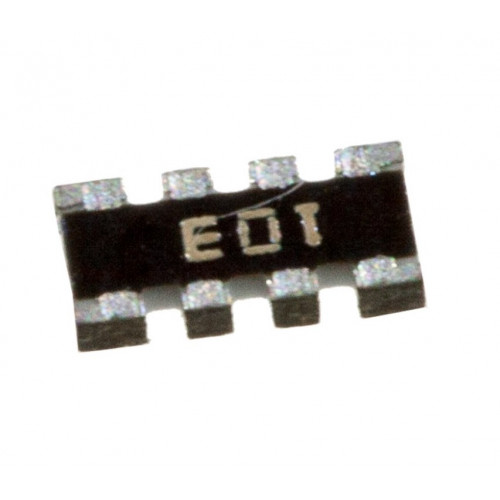

Резисторная сборка CAY16-103J4

Чип-резисторные сборки (smd resistor network) широко применяются в телекоммуникационном оборудовании, бытовых и промышленных электроприборах. Они оптимальны в случае необходимости экономии места на печатной плате. Основным преимуществом чип резисторных сборок перед сборками в dip корпусе является малая рассеиваемая мощность. Керамика чип резисторных сборок имеет сверху защитное покрытие, выводы соединены с металлизацией на керамике.

Серия CAY отличается выпуклыми выводами. У сборок серии CAT выводы вогнутые. В сборках обеих серий 2, 4 или 8 резисторов.

Технические параметры

Тип     cay16

Номинальное сопротивление         10

Единица измерения  ком

Точность, %  5

Номин.мощность, Вт           0.062

Макс. рабочее напряжение, В        50

Рабочая температура, С       -55…125

Количество резисторов       4

Схема соединения    b

Корпус           smd 0603x4

Вес, г  0.01
